تبدیل مختصات UTM به جغرافیایی و برعکس (آنلاین)

آموزش کار با ابزار آنلاین تبدیل مختصات UTM و جغرافیایی

ابزار آنلاین تبدیل مختصات یک ابزار جامع با رابط کاربری آسان است که به منظور تبدیل مختصات UTM به جغرافیایی و همچنین تبدیل مختصات جغرافیایی به UTM طراحی شده است.

ابزار آنلاین تبدیل مختصات دارای 4 بخش کاربردی می باشد که در ادامه روش کار با هر بخش را برایتان شرح می دهیم:

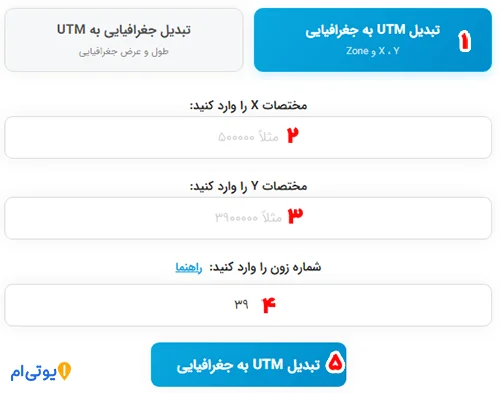

تبدیل UTM به مختصات جغرافیایی

در صورتی که مختصات X و Y نقطه ی مورد نظرتان را در اختیار دارید، ابتدا در ابتدای صفحه گزینه ی «تبدیل UTM به مختصات جغرافیایی» را انتخاب کنید.

با وارد کردن مختصات X (عدد 6 رقمی)، مختصات Y (عدد 7 رقمی) و شماره زون (Zone) منطقه، می توانید مختصات طول جغرافیایی (Longitude) و عرض جغرافیایی (Latitude) آن نقطه را تا 6 رقم بعد از اعشار مشاهده کنید.
همچنین موقعیت نقطه ی مورد نظر در نقشه هوایی قابل مشاهده است.

نحوه تبدیل مختصات UTM به جغرافیایی

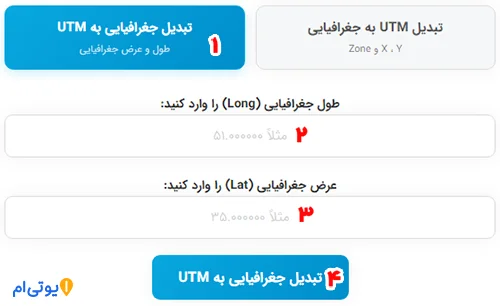

تبدیل مختصات جغرافیایی به UTM

اگر مختصات طول و عرض جغرافیایی یک نقطه را در اختیار دارید، در ابتدای صفحه گزینه «تبدیل UTM به مختصات جغرافیایی» را انتخاب کنید.

ابتدا مختصات طول جغرافیایی (Longitude) و سپس مختصات عرض جغرافیایی (Latitude) را وارد کنید و روی دکمه ی تبدیل جغرافیایی به UTM کلیک کنید.

حالا می توانید مختصات X و Y و شماره زون نقطه ی مورد نظرتان را مشاهده کنید.

همچنین موقعیت نقطه ی مورد نظر در نقشه هوایی قابل مشاهده است.

نحوه تبدیل مختصات جغرافیایی به UTM

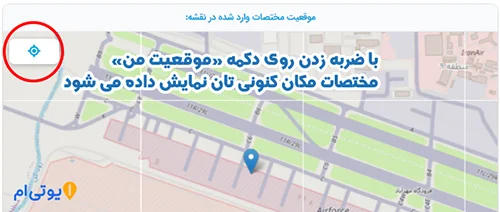

مشاهده مختصات نقطه ی کنونی کاربر از روی نقشه

یکی از قابلیت های کاربردی ابزار تبدیل مختصات، امکان نمایش مختصات کنونی و در لحظه ی نقطه ای است که کاربر هم اکنون در آن جا حاضر می باشد.

کاربرد این ویژگی در حالتی است که کاربر در موقعیت و مکان مورد نظر قرار دارد و میخواهد مختصات UTM و جغرافیایی آن نقطه را بدست آورد.
برای این کار کافیست در گوشه ی سمت چپ نقشه روی آیکن «موقعیت من» کلیک کنید و اجازه دسترسی به موقعیت دستگاه را بدهید. سپس مختصات دقیق نقطه ی مورد نظر نمایش داده خواهد شد.

مختصات نقطه کنونی کاربر از روی نقشه

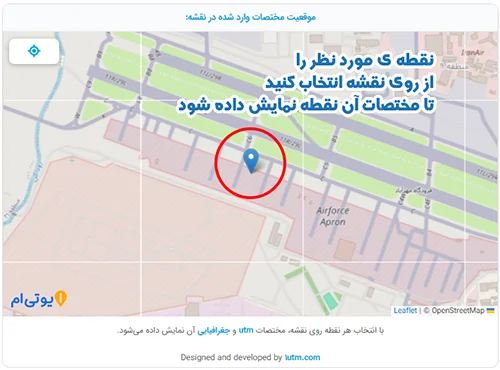

انتخاب نقطه از روی نقشه و مشاهده مختصات

شما می توانید محل مورد نظرتان را از داخل نقشه پیدا کرده و روی آن کلیک کنید تا مختصات UTM و جغرافیایی آن نقطه برایتان نمایش داده شود.

انتخاب نقطه از روی نقشه و مشاهده مختصات

مختصات جغرافیایی چیست؟

مختصات جغرافیایی (Geographic Coordinates) روشی برای مشخص کردن دقیق موقعیت هر نقطه روی سطح زمین است که موقعیت هر نقطه را بر حسب زاویه نسبت به نصف النهار مبدا و خط استوا نمایش می دهد.

طول جغرافیایی (Longitude):

مشخص می‌کند نقطه چند درجه در شرق یا غرب نصف‌النهار مبدأ قرار دارد.

به عبارت دیگر اگر یک خط فرضی از مرکز کره ی زمین به نصف النهار مبدا وصل کنیم، هر چند درجه که این خط نسبت به نصف النهار مبدا در جهت شرقی-غربی حرکت کند، بیانگر طول جغرافیایی آن نقطه است.

عرض جغرافیایی (Latitude):

مشخص می‌کند نقطه چند درجه در شمال یا جنوب خط استوا قرار دارد.

به عبارت دیگر اگر یک خط فرض از مرکز کره زمین به خط استوا وصل کنیم، هر چند درجه که این خط نسبت به خط استوا در جهت شمالی-جنوبی حرکت کند، بیانگر عرض جغرافیایی آن نقطه است.

نحوه ی نمایش مختصات جغرافیایی

طول و عرض جغرافیایی به صورت اعشاری یا با درجه (°)، دقیقه (′) و ثانیه (″) نمایش داده می شود.

مثلا مختصات یک نقطه در عظیمیه کرج بر حسب اعشار به صورت زیر نمایش داده می شود:

• طول جغرافیایی: 51.019684 درجه شرقی
• عرض جغرافیایی: 35.835417 درجه شمالی

حالا مختصات همان نقطه بر حسب درجه و دقیقه و ثانیه به صورت زیر نمایش داده می شود:

• طول جغرافیایی: 51 درجه و 1 دقیقه و 9 ثانیه شرقی
• عرض جغرافیایی: 35 درجه و 50 دقیقه و 7 ثانیه شمالی

مزایای مختصات جغرافیایی

• سادگی و جهانی بودن: این سیستم در تمام جهان قابل استفاده است

• یکپارچگی: نیازی به تعیین زون یا منطقه خاصی ندارد

• هماهنگی با GPS: دستگاه‌های GPS به طور پیش‌فرض این مختصات را نمایش می‌دهند

معایب مختصات جغرافیایی

• عدم تناسب با محاسبات مسطحاتی: برای محاسبه فاصله و مساحت در مناطق کوچک، به دلیل کروی بودن زمین، نیاز به محاسبات پیچیده است

• واحدهای غیرخطی: هر درجه طول و عرض جغرافیایی در نقاط مختلف زمین، طول فیزیکی متفاوتی دارد.

سیستم مختصات UTM چیست؟

سیستم تصویر UTM یا مرکاتور جهانی عرضی، یک سیستم مختصات صفحـه‌ای است که زمین را به ۶۰ زون (منطقه) ۶ درجه‌ای تقسیم می‌کند.

هر زون دارای یک سیستم مختصات مجزا با واحد متر است.

ساختار سیستم UTM

• ۶۰ زون: از نصف‌النهار ۱۸۰- شروع و به سمت شرق شماره‌گذاری می‌شوند

• ۲۲ نوار عرضی: از ۸۰- تا ۸۰+ درجه عرض جغرافیایی، با حروف C تا X مشخص می‌شوند

• مختصات X (Easting): فاصله از نصف‌النهار مرکزی زون بر حسب متر

• مختصات Y (Northing): فاصله از خط استوا بر حسب متر (در نیم‌کره جنوبی با جابه‌جایی)

زون‌های UTM ایران

ایران در چهار زون UTM قرار دارد که شناخت آنها برای کاربران ایرانی بسیار مهم است:

زون ۳۸

• محدوده طولی: ۴۲ تا ۴۸ درجه شرقی

• استان‌ها: آذربایجان شرقی، آذربایجان غربی، کردستان، کرمانشاه

زون ۳۹

• محدوده طولی: ۴۸ تا ۵۴ درجه شرقی

• استان‌ها: البرز، اردبیل، ایلام، تهران، زنجان، سمنان، قم، قزوین، گیلان، لرستان، مازندران، مرکزی، همدان، خوزستان

زون ۴۰

• محدوده طولی: ۵۴ تا ۶۰ درجه شرقی

• استان‌ها: اصفهان، بوشهر، چهارمحال و بختیاری، خراسان جنوبی، خراسان رضوی، کهگیلویه و بویراحمد، گلستان، سمنان، فارس، کرمان، مازندران، یزد

زون ۴۱

• محدوده طولی: ۶۰ تا ۶۶ درجه شرقی

• استان‌ها: خراسان جنوبی، خراسان رضوی، خراسان شمالی، سیستان و بلوچستان، کرمان، هرمزگان

نحوه نمایش مختصات UTM

مختصات هر نقطه در سیستم تصویر UTM برحسب دو مولفه ی X (با 6 رقم) و Y (با 7 رقم) و شماره زون نمایش داده می شود.

مثلا مختصات همان نقطه در عظیمیه کرج بر حسب UTM به صورت زیر نمایش داده می شود:

•  X=501777 m
• Y=3965694 m
• Zone= 39N

مزایای سیستم UTM

• دقت بالا: واحد متر باعث می‌شود محاسبات فاصله و مساحت بسیار دقیق انجام شود

• مناسب برای نقشه‌برداری: در پروژه‌های عمرانی، معماری و شهرسازی بسیار کاربردی است

• محاسبات ساده‌تر: تبدیلات ریاضی در این سیستم ساده‌تر از سیستم کروی است

معایب سیستم UTM

• نیاز به تعیین زون: کاربر باید شماره زون را مشخص کند

• اعوجاج در مرز زون‌ها: در مرز زون‌ها، اعوجاج بیشتری وجود دارد

• عدم پوشش قطب‌ها: در عرض‌های بالای ۸۰ درجه، این سیستم کارایی ندارد

تبدیل مختصات UTM به جغرافیایی

تبدیل مختصات UTM به جغرافیایی یکی از رایج‌ترین عملیات در سیستم‌های اطلاعات جغرافیایی است. این تبدیل با استفاده از روابط ریاضی پیچیده و پارامترهای بیضوی WGS84 انجام می‌شود.

مراحل تبدیل UTM به جغرافیایی

۱. تعیین زون: مشخص کردن شماره زون ۱ تا ۶۰
۲. تعیین نیم‌کره: تشخیص شمالی یا جنوبی بودن
۳. محاسبات ریاضی: استفاده از روابط مرکاتور معکوس
۴. خروجی: دریافت طول و عرض جغرافیایی به درجه

کاربردهای این تبدیل

• تطابق نقشه‌های محلی با GPS: هماهنگ‌سازی داده‌های محلی با دستگاه‌های GPS

• تلفیق داده‌ها: ترکیب اطلاعات از منابع مختلف با سیستم‌های مختصات متفاوت

• تحلیل‌های فضایی: انجام تحلیل‌های جغرافیایی بر روی داده‌های مختلف

تبدیل مختصات جغرافیایی به UTM

تبدیل معکوس یعنی از مختصات جغرافیایی به UTM نیز بسیار پرکاربرد است. این تبدیل برای تبدیل داده‌های جهانی به سیستم محلی انجام می‌شود.

مراحل تبدیل جغرافیایی به UTM

۱. تعیین زون: محاسبه زون از روی طول جغرافیایی
۲. محاسبه پارامترها: استفاده از روابط مرکاتور مستقیم
۳. خروجی: دریافت مختصات X و Y به متر

کاربردهای این تبدیل

• نقشه‌برداری محلی: تبدیل داده‌های GPS به سیستم محلی برای نقشه‌برداری دقیق

• طراحی شهری: استفاده از سیستم متریک در پروژه‌های عمرانی

• مدیریت منابع: ثبت موقعیت دقیق منابع با دقت بالا

طراحی و اجرای ابزار تبدیل مختصات

کد نویسی و اجرای ابزار تبدیل مختصات توسط مهندس سعید صادق پور انجام شده است و تمامی حقوق مادی و معنوی این ابزار متعلق به ایشان و سایت وان یو تی ام می باشد.
